De oplaadbare batterij verwijderen
Benodigd gereedschap: Kruiskopschroevendraaier PH000

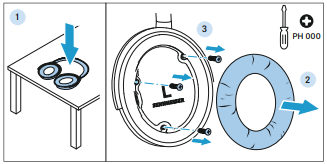

- Leg de TV-koptelefoon op een vlakke, stabiele ondergrond, zoals een tafel.
- Verwijder het oorstuk van de linker oorschelp om deze te beschermen tegen beschadiging (zie hier voor instructies).
-
Verwijder de drie kruiskopschroeven van de linker oorschelp met de
schroevendraaier. -

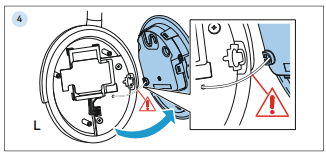

Let op! Risico op beschadiging van de speakerdraad. Trek de
akoestische unit niet te ver los en verwijder deze voorzichtig.

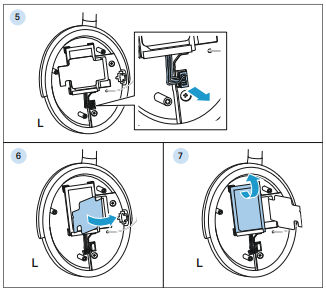

Open de linker oorschelp door de akoestische unit omhoog te trekken - Maak de batterijstekker los van de hoofdprintplaat.
- Open het rubberen deksel dat de oplaadbare batterij bedekt.
-
Verwijder de oplaadbare batterij.
De nieuwe oplaadbare batterij plaatsen
▷ Plaats de oplaadbare batterij in de houder.
▷ Sluit het rubberen deksel.
▷ Sluit de batterijstekker aan op de hoofdprintplaat.
▷ Sluit de oorschelp door de akoestische unit terug te plaatsen.
▷ Bevestig de akoestische unit door de drie kruiskopschroeven
vast te draaien.
▷ Bevestig het oorstuk weer op de oorschelp (zie hier voor instructies).
