De oplaadbare batterij verwijderen
Benodigde gereedschappen: Kruiskopschroevendraaier PH000

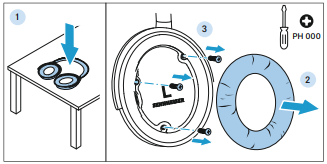

- Leg de TV-koptelefoon op een vlakke, stabiele ondergrond, zoals een tafel.
- Verwijder het oorkussen van de linker oorschelp om deze te beschermen tegen beschadiging (zie hier voor instructies).
-
Verwijder de drie kruiskopschroeven van de linker oorschelp met
de schroevendraaier. -

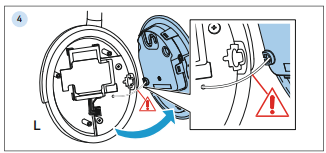

Let op! Risico op beschadiging van de speakerdraad. Trek de
akoestische unit niet te ver los en verwijder deze voorzichtig.

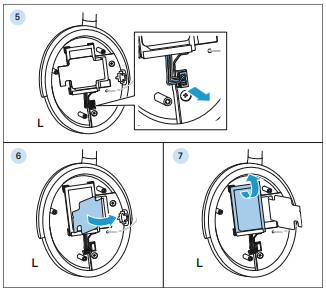

Open de linker oorschelp door de akoestische unit omhoog te trekken - Koppel de batterijstekker los van de hoofdprintplaat.
- Open het rubberen deksel dat de oplaadbare batterij bedekt.
-
Verwijder de oplaadbare batterij.
De nieuwe oplaadbare batterij plaatsen
▷ Plaats de oplaadbare batterij in de houder.
▷ Sluit het rubberen deksel.
▷ Verbind de batterijstekker met de hoofdprintplaat.
▷ Sluit de oorschelp door de akoestische unit terug te plaatsen.
▷ Bevestig de akoestische unit door de drie kruiskopschroeven aan te draaien.
▷ Bevestig het oorkussen weer op de oorschelp (zie hier voor instructies).
